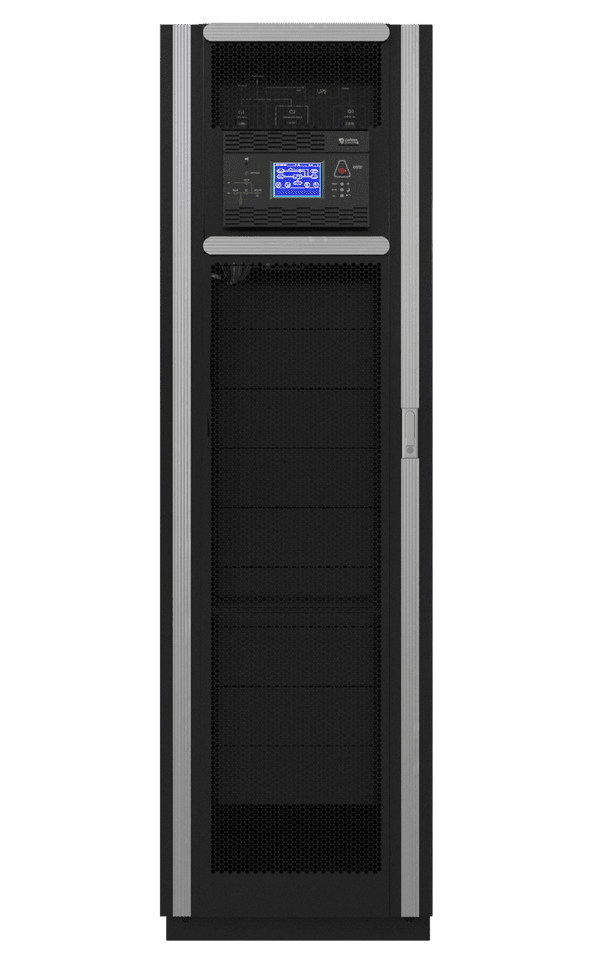

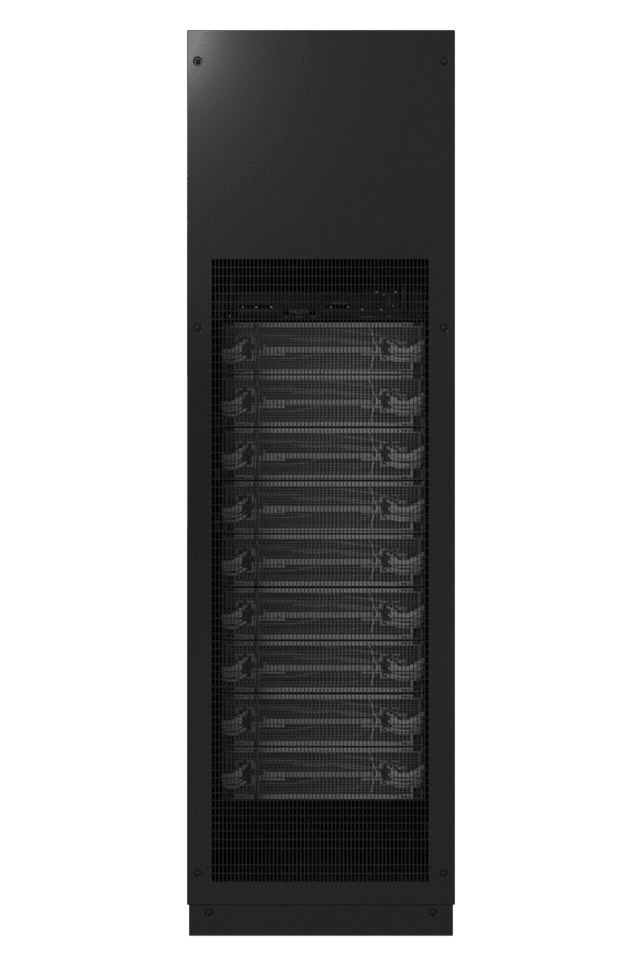

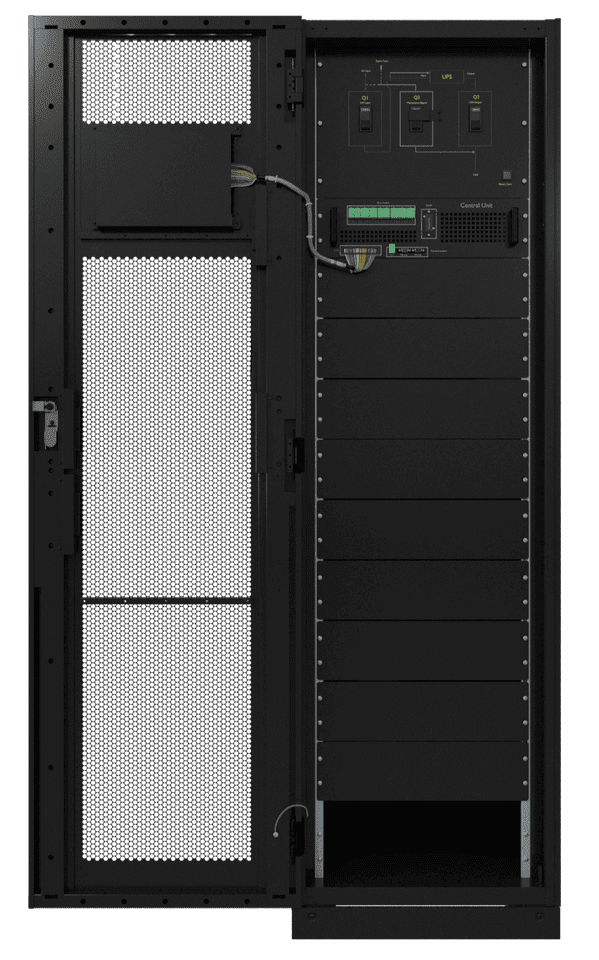

Модульные 3-х фазные ИБП «САЙБЕР ЭЛЕКТРО» серии ПАТРИОТ предназначены для гарантированного и бесперебойного электропитания критичного оборудования объектов социальной, торговой и транспортной инфраструктуры, современных телекоммуникационных и инженерных сетей, защиты объектов оборонно – промышленного комплекса и нефтегазовой отрасли. ИБП «САЙБЕР ЭЛЕКТРО» повышает качество электропитания, стабилизируя его параметры в установленных пределах.
Низкая стоимость владения. Технологии энергоэффективности. Режим энергосбережения - при малых и умеренных нагрузках незадействованные модули переходят в режим гибернации. Удалённый мониторинг состояния батарейного массива. Возможность использования меньшего количества АКБ, чем требуют традиционные ИБП. Удобство монтажа и обслуживания.
Повышение уровня безопасности. Предусмотрены: резервирование, интуитивное управление, определение обрыва или пропадания нейтрали с последующим отключением нагрузки.
Возможна доработка готовых решений под конкретные нужды заказчика, в том числе одностороннее исполнение архитектуры, увеличение защищенности корпуса (IP), установка дополнительных опций (фильтры, автоматы защиты нагрузки, УКИ, УЗИП, трансформаторы, частотные преобразователи).
Основные характеристики
Эффективность в нормальном режиме (%)
95%
Эффективность при работе от АКБ (%)
95%
Параллельная работа (Макс. кол-во)
до 2 однотипных ИБП
Старт на батареях («холодный старт»)
Опция
Подвод сверху сзади, клеммная колодка
МОДУЛЬНОСТЬ / МОНОБЛОК
Макс кол-во устанавливаемых модулей
10
Мощность одного силового модуля, (кВА / кВт)
20 / 18
Вход
Номинальное напряжение, В
3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль)
Диапазон входного напряжения
–40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%)
Коэффициент мощности по входу
0,99
Диапазон рабочих частот, Гц
40 -70
Коэффициент искажений на входе, THDi
<3%
Выход
Напряжение при работе от АКБ (В)
3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль)
Точность напряжения на выходе (%)
±1% (линейная нагрузка), ±1,5% (нелинейная нагрузка)
Защита от перегрузки в линейном режиме
105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки 200мс
Гармонические искажения (линейная нагрузка)
THD＜1%
Гармонические искажения (не линейная нагрузка) (КНИ, THD)
THD＜5%
Стабильность частоты на выходе, Гц
±0,1
Перегрузочная способность
до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 2
Допустимое отклонение напряжения по фазе
120±0,5°
Байпас
3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль)
Диапазон допустимого напряжения
–40% ~ +25% при нагрузке 100%
Перегрузочная способность
Нагрузка 125% длительно. Нагрузка 130% в течении часа. Нагрузка 150% в течении 6 минут. Нагрузка более 1000% в течении 100мс.
АКБ
Макс. мощность зарядн. устр. от номинала (%)
20%
Изменение напряжения заряда, %
<1%
Напряжение шины АКБ, стнд.
456В (±228 В средн.точ.)
2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные
Количество АКБ в линейке, стнд. (диапазон)
38 (36-44)
Управление и связь
RS-232, RS-485, SNMP-карта, EPO, сухие контакты
Карта сетевого управления SNMP/ HTTP
Да, RMCARD205 - опция
Физические характеристики
Степень защиты IP, стнд. (Опционально)
IP20 (до IP41)
Допустимая влажность, (Без образования конденсата) (%)
0%...95%
Размеры ИБП
Габариты в упаковке (В х Ш х Г), мм
2200 x 760 x 1050
Сертификаты
