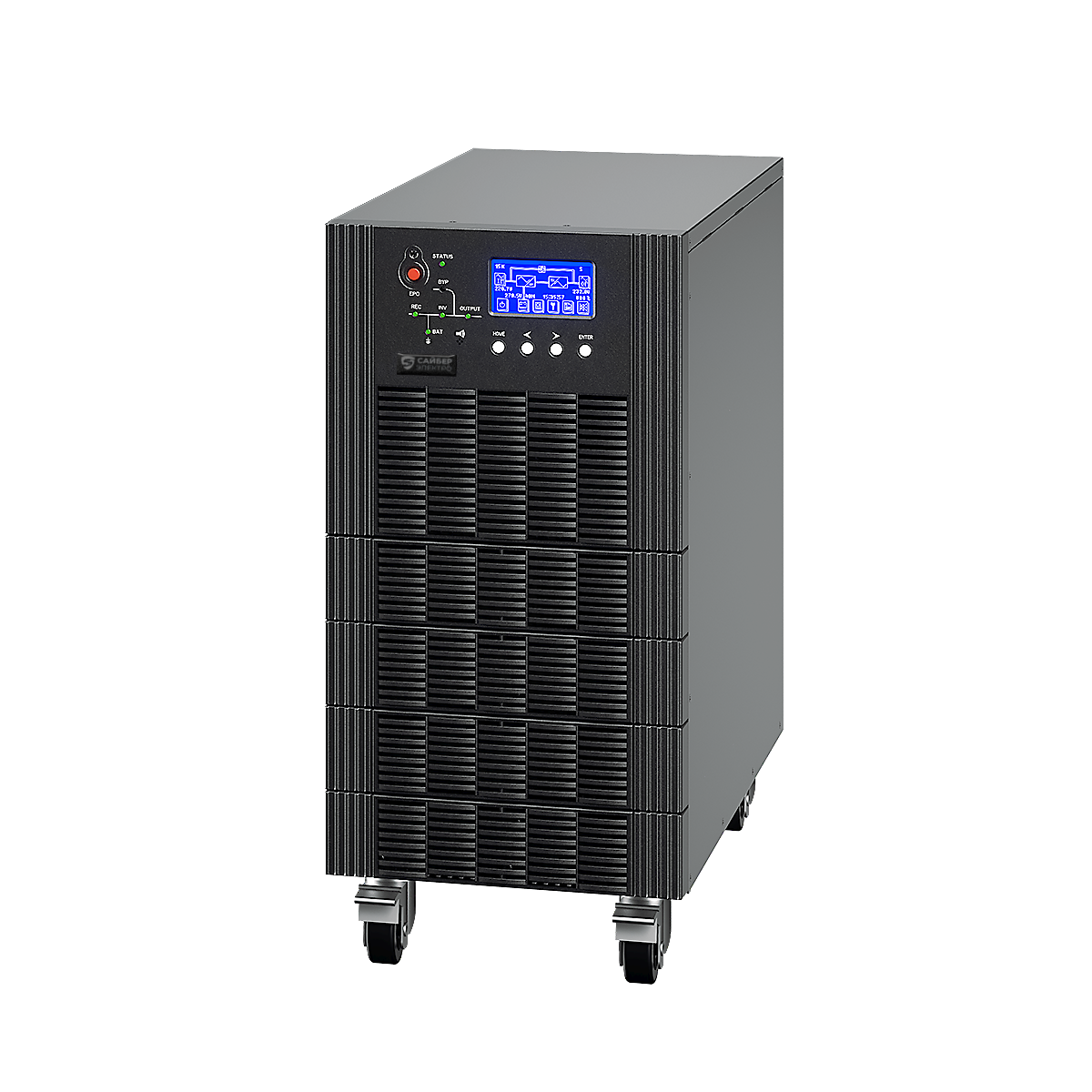

Трехфазный ИБП ЛЕГИОН-3Ф-15K-C

ИБП серии ЛЕГИОН-ЗФ-К-С - это доступная по стоимости надежная защита электропитания центров обработки данных, интеллектуального оборудования, инженерных систем зданий, устройств с электродвигателями, АСУ-ТП и промышленности, и любых других устройств с высокими требованиями к качеству подводимой энергии, дополненная широкими возможностями адаптации решения под требования конкретной задачи. Серия ЛЕГИОН-ЗФ-К-С представлена компактными моделями для работы с внешними батарейными кабинетами.

Мощность (кВА):

15 20 30 40

Применение:

Инженерные системы зданий
АСУ ТП комплексы
Защита интеллектуального оборудования
Интернет дата центры

Описание

Характеристики

Документы

Сопутствующие товары

Отзывы (0)

ИБП этой серии построены на базе интегральных IGBT-модулей, управляемых процессорами с высокоскоростной цифровой обработкой сигналов (DSP); обладают высоким КПД при малом количестве электронных компонентов. Допустимость параллельной работы и резервирования, увеличения времени автономной работы, интуитивно понятный графический дисплей и возможность подключения карты удаленного управления делают ИБП этой серии наиболее эффективными в своем классе.

Онлайн топология двойногопреобразования
Возможность параллельной работы (до 4 ИБП)
Вертикальное исполнение
Порт аварийного отключения (EPO)
Перегрузочные возможности байпаса
LCD экран
Последовательный порт/ModBus RTU (RS232/RS485)
Карта SNMP, удаленное управление

Наименование модели

ЛЕГИОН-3Ф-15К-С

Мощность (кВА / кВт)

15 / 12

Основные характеристики

Кол-во фаз

Трехфазный ИБП

Формфакто

Напольный/Башня

Эффективность в нормальном режиме (%)

95%

Эффективность при работе от АКБ (%)

94,5%

Параллельная работа (Макс. кол-во)

до 4 однотипных ИБП

КПД в ECO режиме

> 98%

Старт на батареях («холодный старт»)

Опция

Ввод кабелей

Подвод снизу, клеммная колодка

МОДУЛЬНОСТЬ / МОНОБЛОК

Тип силовой части

Моноблок

Макс кол-во устанавливаемых модулей

Мощность одного силового модуля, (кВА / кВт)

15/ 12

Вход

Двойной вход питания

Есть

Номинальное напряжение, В

3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль)

Диапазон входного напряжения

–40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%)

Коэффициент мощности по входу

0,99

Входная частота, Гц

50 ± 3, 60 ± 3

Диапазон рабочих частот, Гц

40 -70

Коэффициент искажений на входе, THDi

<3%

Выход

Мощность (ВА)

15000

Мощность (Вт)

12000

Коэффициент мощности

0,8

Напряжение при работе от АКБ (В)

3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль)

Точность напряжения на выходе (%)

1,5%

Защита от перегрузки в линейном режиме

105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки 200мс

Крест-фактор

3:1

Гармонические искажения (линейная нагрузка)

THD＜1%

Гармонические искажения (не линейная нагрузка) (КНИ, THD)

THD＜5.5%

Стабильность частоты на выходе, Гц

±0,1

Ток короткого замыкания

Перегрузочная способность

до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 2

Допустимое отклонение напряжения по фазе

120±0,5°

Байпас

Вид (расположение)

Автомат защиты

Напряжение, В

3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль)

Диапазон допустимого напряжения

–40% ~ +25% при нагрузке 100%

Перегрузочная способность

нагрузка до 125% — длительное время работы; нагрузка от 125 до 130% — отключение через 10 мин; нагрузка от 130 до 150% — отключение через 1 мин; нагрузка от 150 до 400% – отключение через 1 с; нагрузка более 400% – отключение через 200 мс

АКБ

Макс. мощность зарядн. устр. от номинала (%)

20%

Изменение напряжения заряда, %

<1%

Напряжение шины АКБ, стнд.

456В (±228 В средн.точ.)

Тип АКБ

2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные

Количество АКБ в линейке, стнд. (диапазон)

38 (36-44)

АКБ в корпусе ИБП

Нет

Управление и связь

Отображение информации

Светодиоды + ЖКД

Управление

Кнопочная панель

Последовательный порт

RS232 x 1 + RS485 x 1

Интерфейсы управления

RS-232, RS-485, SNMP-карта, EPO, сухие контакты

Карта сетевого управления SNMP/ HTTP

Да, RMCARD205 - опция

Программное обеспечение

PowerPanel

Физические характеристики

Степень защиты IP, стнд. (Опционально)

IP20 (до IP41)

Уровень шума, дБ

<58

Тепловыделение, Ватт/час

Тепловыделение,BTU/h

Рабочая температура (°C)

0°C…40°C

Температура хранения, °С

-40°C…70°C

Допустимая влажность, (Без образования конденсата) (%)

0%...95%

Размеры ИБП

Габариты (В х Ш х Г), мм

530 x 250 x 660

Вес, кг

Габариты в упаковке (В х Ш х Г), мм

630 x 390 x 795

Вес в упаковке, кг

Сертификаты

Сертификаты*

ЕАС

Легион-3Ф-К-С. pdf

Скачать Смотреть онлайн

Руководство по эксплуатации ЛЕГИОН 3Ф-40К-10-20-30-40КШ-15-20-30-40КС_ЕСКД.pdf

Скачать Смотреть онлайн

Дополнительные опции RMCARD205

Добавить отзыв о ЛЕГИОН-3Ф-15K-C

Вопросы и ответы

Можно ли увеличить время автономной работы?

Да, время автономной работы можно увеличить, подключив внешние батарейные кабинеты.

Можно ли устанавливать данное устройство вертикально?

Да, устройство поддерживает вертикальное исполнение.

Сколько ИБП можно подключить параллельно?

Эта серия поддерживает параллельную работу до 4 устройств.

Какова топология работы?

Данная серия приборов работает на основе онлайн топологии двойного преобразования, обеспечивая стабильное электропитание даже при отключении основного источника.

Какие характеристики делают эту серию надежными?

Приборы серии ЛЕГИОН-ЗФ-К-С построены на базе интегральных IGBT-модулей, управляемых процессорами с высокоскоростной цифровой обработкой сигналов (DSP). Это обеспечивает высокую надежность при малом количестве электронных компонентов.
