3-фазные ИБП серии ЛЕГИОН, обладающие высокой способностью к перегрузкам, разработаны для сетей с пониженным качеством электроэнергии. Используя технологию двойного преобразования (онлайн), они гарантируют отличную защиту подключенного оборудования от внезапных потерь питания, электрических помех и асимметрии фаз. Адаптация к работе с генераторами делает их применение более универсальным. Функция SMART BATTERY MANAGEMENT пролонгирует жизненный цикл аккумуляторов.
Экономичность использования дополнительно подчеркивается рядом особенностей. Режим ECO Mode оптимизирует электропотребление при стабильной сети, переводя прибор в стандартный режим при возникновении проблем. Благодаря совместимости с различными батареями можно индивидуально настраивать систему с учетом бюджета и необходимой автономности. Модульный дизайн улучшает надежность и облегчает обслуживание.
Безопасность гарантирована благодаря системе резервирования, наличию байпас-переключателя для обслуживания и порту для аварийного выключения (EPO).
Основные характеристики
Эффективность в нормальном режиме (%)
95%
Эффективность при работе от АКБ (%)
95%
Параллельная работа (Макс. кол-во)
до 4 однотипных ИБП
Старт на батареях («холодный старт»)
Опция
Подвод снизу спереди, подключение к шинам

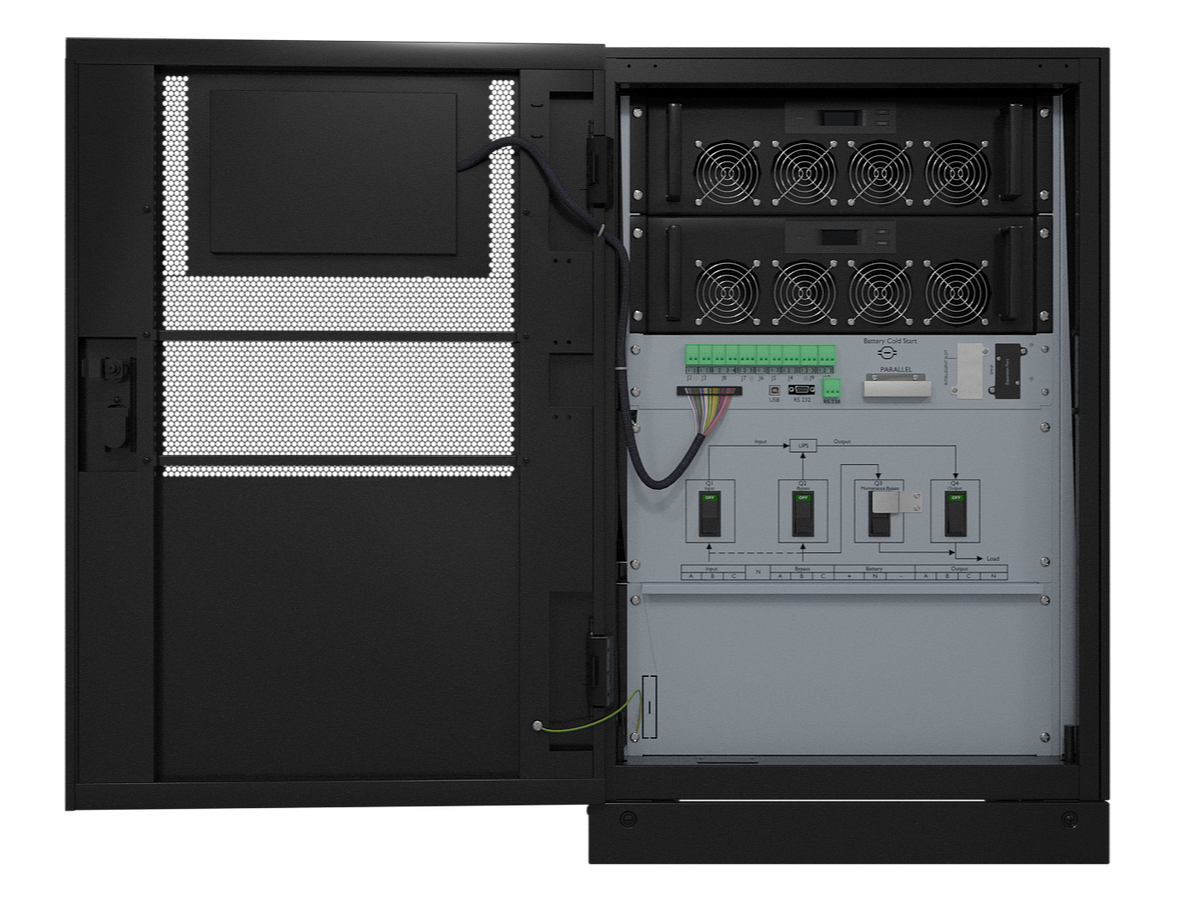

МОДУЛЬНОСТЬ / МОНОБЛОК
Макс кол-во устанавливаемых модулей
2
Мощность одного силового модуля, (кВА / кВт)
30 / 30
Вход
Номинальное напряжение, В
3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль)
Диапазон входного напряжения
–40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%)
Коэффициент мощности по входу
0,99
Диапазон рабочих частот, Гц
40 -70
Коэффициент искажений на входе, THDi
<3%
Выход
Напряжение при работе от АКБ (В)
3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль)
Точность напряжения на выходе (%)
±1,5% (линейная нагрузка)
Защита от перегрузки в линейном режиме
105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки 200мс
Гармонические искажения (линейная нагрузка)
THD＜1%
Гармонические искажения (не линейная нагрузка) (КНИ, THD)
THD＜5.5%
Стабильность частоты на выходе, Гц
±0,1
Перегрузочная способность
до 105% — длительное время работы; нагрузка от 105 до 110% — переход на байпас через 60 мин; нагрузка от 110 до 125% — переход на байпас через 10 мин; нагрузка от 125 до 150% — переход на байпас через 1 мин; нагрузка более 150% — переход на байпас через 2
Допустимое отклонение напряжения по фазе
120±0,5°
Байпас
3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль)
Диапазон допустимого напряжения
–40% ~ +25% при нагрузке 100%
Перегрузочная способность
Нагрузка 125% длительно. Нагрузка 125-130% - 10мин. Нагрузка 130-150% в течении 1 минута. Нагрузка более 150% в течении 300мс.
АКБ
Макс. мощность зарядн. устр. от номинала (%)
20%
Изменение напряжения заряда, %
<1%
Напряжение шины АКБ, стнд.
456В (±228 В средн.точ.)
2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные
Количество АКБ в линейке, стнд. (диапазон)
38 (36-44)
Управление и связь
RS-232, RS-485, SNMP-карта, EPO, сухие контакты
Карта сетевого управления SNMP/ HTTP
Да, RMCARD205 - опция
Физические характеристики
Степень защиты IP, стнд. (Опционально)
IP20 (до IP41)
Допустимая влажность, (Без образования конденсата) (%)
0%...95%
Размеры ИБП
Габариты в упаковке (В х Ш х Г), мм
1150 x 755 x 1130
Сертификаты
